產品型號：
產品特點：

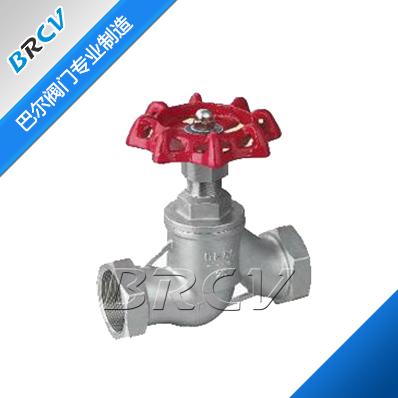

J11W絲扣內螺紋不銹鋼截止閥的閥桿軸線與閥座密封面垂直。絲扣截止閥的閥瓣一旦處于開啟狀況，它的閥座和閥瓣密封面之間就不再的接觸，并具有非?？煽康那袛鄤?dòng)作，合得這種閥門非常適合作為介質的切斷或調節及節流使用。閥桿開啟或關閉行程相對較短，并具有非?？煽康那袛鄤?dòng)作，使得這種閥門非常適合作為介質的切斷或調節及節流使用。

J11W絲扣內螺紋不銹鋼截止閥廣泛應用于化工、石油、電力、制藥、啤酒、食品、乳品飲料、化妝品及工程配套工業管路等領域。絲扣不銹鋼截止閥本著外表美觀，大方，質量可靠，耐腐蝕，耐高溫，耐高壓的優點，現已遠銷歐美、中南亞、中東等國家和地區。

J11W內螺紋不銹鋼絲扣截止閥設計與制造標準：

設計與制造：GB12233
結構長度：GB12221
螺紋連接尺寸：GB/T15918.1-93
檢驗與實驗：GB/T13927

J11W絲扣內螺紋不銹鋼截止閥主要性能規范：
公稱壓力：PN≤1.6Mpa 適用介質：水、油、酸 適用溫度：T≤180℃
J11W絲扣內螺紋不銹鋼截止閥主要性能規范：

型號	材質	公稱壓力	試驗壓力PS（Mpa）		工作壓力	工作溫度	適用介質
			殼體	密封
J11W-16	灰鑄鐵	1.6	2.5	1.76	1.6 (Mpa)	≤100(℃)	油類
J11W-16K	可鍛鑄鐵
J11W-16P	304不銹鋼						硝酸類腐蝕性介質
J11W-16R	316不銹鋼					≤350(℃)	醋酸類腐蝕性介質
J11W-16Ni	316L不銹鋼						堿液、鹽水、海水等

編號	部件	材質
1	閥體	CF8/CF8M
2	閘瓣	304/106
3	閥桿	316
4	閥蓋	CF8/CF8M
5	密封墊	PTFE
6	平墊	304/106
7	填料	PTFE
8	壓環	304/106
9	壓蓋	CF8/CF8M
10	手輪	ALUMNUM ALLOY
11	銘牌	ALUMNUM ALLOY
12	螺母	304

公稱通徑	管螺紋	尺          寸 (mm)
DN(mm)		L	D1	S	H	H1	D0
15	1-2	90	14	32	109	117	65
20	3-4	100	16	36	109	117	65
25	1	120	18	46	132	142	80
32	1-4	140	20	55	156	168	100
40	1-2	170	22	65	167	168	100
50	2	200	24	80	182	200	120
65	2-2	260	26	95	200	223	120
