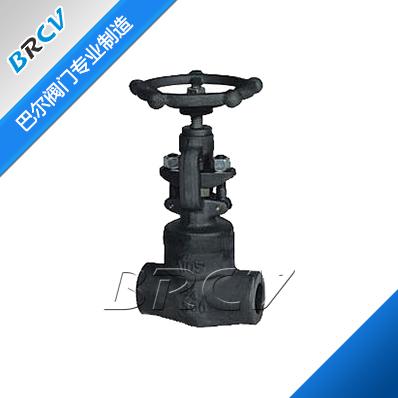

J61W焊接鍛鋼304不銹鋼截止閥
圖片展示

產品描述
產品型號：
產品特點：
詳細介紹
J61W焊接鍛鋼304不銹鋼截止閥焊接截止閥具有結構緊湊，密封面不易磨損、擦傷；密封性能好，制造與維修方便；啟閉時閥瓣行程小，啟閉時間短；閥門高度小，工藝性能好和適用范圍廣等特點；是一種廣泛使用的截?cái)嚅y，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，一般不用于調節流量。
J61W焊接鍛鋼304不銹鋼截止閥說明：
1.產品名稱：A105材質鍛鋼承插焊截止閥、對焊截止閥
2.產品型號:J61H-16C~J61H-160C型和J61H-150LB~1500LB
3.壓力范圍：國標1.0MPa~16.0MPa；美標150LB~800LB和900LB~1500LB
4.口徑范圍：DN10~DN50口徑（單位：mm）
5.設計規范：GB/T7746 API 602
6.結構長度：GB/T12221 ASME B16.10
7.連接尺寸：GB/T1751 ASTM B16.11
8.試驗檢驗：GB/T13927 JB9092 API 598
9.小口徑鍛鋼截止閥左為美標大連式，右為國標北京式
10.（一般大連式的表面做發黑氧化處理，北京式的表面噴漆，在相同口徑下，北京式要比大連式的流量要大）
J61W焊接鍛鋼304不銹鋼截止閥結構特點：
1、J61H型A105材質，結構緊湊、造型美觀、縮徑流道。結構特征：B.B或W.B;OS&Y
2、密封面采用合金鋼或硬質合金，密封副材料配對合理，使用壽命長。
3、J61W鍛鋼不銹鋼截止閥的閥瓣為圓錐形，閥桿設有倒密封，密封性好。閥桿表面經氮化處理，具有良好的抗腐蝕性、抗磨擦性。填料采用柔性石墨，密封可靠，操作靈活，啟閉力矩小。
4、可選用各種配管法蘭標準及連接形式 如：承插焊（J61H型）、對焊（也是J61H型）、螺紋連接（J11H型）。
三、J61W鍛鋼304不銹鋼焊接截止閥大連式的三種閥蓋設計：
第一種是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接。如下圖對應從左到右：
J61W焊接鍛鋼304不銹鋼截止閥結構形式：
1、全通徑或縮徑；
2、明桿帶支架；
3、兩端自動調心的填料壓套；
4、用纏繞式墊片密封的螺栓型閥蓋、螺紋密封焊接型閥蓋，或自密封閥蓋
5、本體倒密封；
6、承插焊接ANSI/ASME B16.11;
7、螺紋端（NPT端）按ANSI/ASME B1.20.1。
J61W焊接鍛鋼304不銹鋼截止閥零件材料：

序號

零件名稱

CStoASTM

AStoASTM

SStoASTM

A105

F22

F304（L）

F316（L）

1

閥體

A105

A182F22

A182F304（L）

A182F316（L）

2

閥瓣

A276420

A276304

A276304（L）

A276316（L）

3

閥桿

A182F6

A182F304

A182F304（L）

A182F316（L）

4

墊片

316夾柔性石墨

316夾PTFE

5

閥蓋

A105

A276f304

A276F304（L）

A276F316（L）

6

螺栓

A193B7

A193B16

A193B8

A193B8M

7

銷釘

A276420

A276 304

8

填料壓套

A276410

A182F304（L）

A182F316（L）

9

活節螺栓

A193B7

A193B16

A193B8

A193B8M

10

填料壓板

A216WCB

A351CF8

11

螺母

A1942H

A1944

A1948

A1948M

12

閥桿螺母

A276410

13

鎖緊螺母

A1942H

A1944

A1948

A1948M

14

銘牌

SS

15

手輪

A197

16

填料

柔性石墨

PTFE

適用介質

水、蒸汽、油品等

水、蒸汽、油品等

硝酸、醋酸等

適用溫度

—29℃～425℃

—29℃～550℃

—29℃～200℃

注意：1、客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。
 2、CS=碳鋼；AS=合金鋼；SS=不銹鋼；

J61W焊接鍛鋼304不銹鋼截止閥尺寸表：

J61H-150LB~800LB鍛鋼美標截止閥規格尺寸及重量

NPS

縮徑

3/8″

1/2″

3/4″

1″

11/4″

11/2″

2″

全徑

3/8″

1/2″

3/4″

1″

11/4″

11/2″

2″

L

79

79

92

111

120

152

172

200

H（開）

166

166

171

207

240

258

330

355

W

100

100

100

125

160

160

180

200

重量

螺栓式

1.9

1.9

2.1

3.5

6

7.5

11.4

14.6

焊接式

1.7

1.7

1.9

3.3

5.2

6.8

10.6

13.8

J61W焊接鍛鋼304不銹鋼截止閥規格尺寸及重量

NPS

縮徑

3/8″

1/2″

3/4″

1″

11/4″

11/2″

2″

全徑

3/8″

1/2″

3/4″

1″

11/4″

11/2″

2″

L

92

111

111

120

152

172

200

220

H（開）

171

207

207

240

258

330

355

370

W

100

125

125

160

160

180

200

240

重量

螺栓式

2.2

3.7

3.6

6.8

7.6

11.6

15

21.9

焊接式

2

3.4

3.3

6

5.6

10.3

14.2

18
